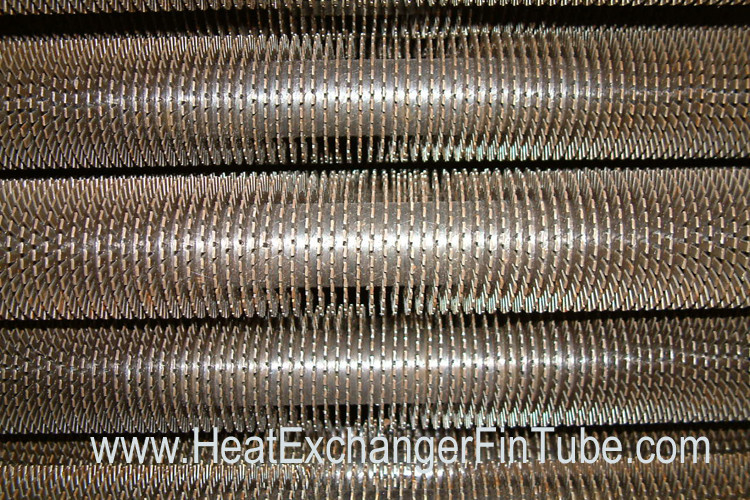

U Bent Welded Spiral Evaporator Tube, SA210 GR. Tubo do aço carbono de C SMLS
Detalhes do produto:
| Lugar de origem: | Os materiais de China.Imported estão disponíveis. |
| Marca: | Reliance |
| Certificação: | SGS, ABS, BV, TUV… |
| Número do modelo: | HFW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 parte. A amostra está disponível. |
|---|---|
| Preço: | N/A |
| Detalhes da embalagem: | (1) pacote impermeável do pacote da armação de aço; o caso da armação de aço (de 2) selado por madei |
| Tempo de entrega: | Ex-trabalho dentro de 1 mês no recepit da ordem. |
| Termos de pagamento: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Habilidade da fonte: | Capacidade diária ao redor 40 toneladas |
|
Informação detalhada |
|||
| Tipo de Compamy: | Fabricante, importador & exportador | Tipo do tubo de aleta: | Tubo de aleta soldado de alta frequência ou de soldadura do HF tubo de aleta |
|---|---|---|---|
| Tipo das aletas: | Contínuo/liso, serrilhado, radial | origem: | porcelana |
| porto mais próximo: | Porto de SHANGHAI, China | Comprador recente: | De Japão em janeiro de 2015 |
| Acessórios: | Anéis de espaçador | ||
| Realçar: | Tubo Finned do permutador de calor,Tubos de aleta soldados |
||
Descrição de produto
U Bent Welded Spiral Evaporator Tube, SA210 GR. Tubo do aço carbono de C SMLS
Detalhe:
A resistência de alta frequência soldou os tubos de aleta de aço helicoidais é amplamente utilizada na recuperação do calor de desperdício do gás de conduto da caldeira.
|
Capacidade de produção de solda geral do HF |
Especificações gerais do tubo de aleta de solda do HF |
|
Facilidade de solda: 4 máquinas finning; Capacidade de produção diária até 40 toneladas; Tipo da aleta de HFW: liso contínuo e serrilhado. |
Tubo OD: 19mm mínimo. Comprimento do tubo: 18 medidores máximo. Altura da aleta: um máximo de 32 milímetros. Espessura da aleta: minuto de 0.8mm Passo da aleta: 4 milímetros mínimos para aletas contínuas & 3.3mm para aletas serrilhadas. |
Processo de manufatura: A tira da aleta é soldada continuamente e espiralmente - ferida em um tubo desencapado lustrado. E o tubo e as aletas são ligados junto usando a técnica da soldadura de resistência de alta frequência.
Nós para produzir ambo o tubo finned de aço soldado helicoidal liso e serrilhado contínuo. E também, todos os tubos de solda espirais poderiam ser dobrados no meio ou na extremidade dos tubos de aleta, nós chamamo-la os tubos do gancho de cabelo.
Critérios de aceitação:
O STANDARD INTERNACIONAL PARA DIMENSÕES, TOLERÂNCIAS, E TESTES DA RESISTÊNCIA DE ALTA FREQUÊNCIA SOLDOU AS ALETAS ou as condições da entrega (TDC) dos clientes.
Verificação visual:
partes Un-soldadas da aleta, dano da aleta após a multa, poluição de cobre, rasgos, envoltório etc…
Verificação dimensional:
Altura da aleta, afastamento da aleta, inclinação da aleta, corrugação da aleta, comprimento da parcela finned & un-finned etc…
Verificação de dobra:
Redução de Ovality, de espessura e de área.
Revestimento de superfície:
Primeira demão parte-vermelha do fosfato do zinco do óxido e inibidor de corrosão temporário interno (VCI) no formulário solúvel em água da tabuleta.
Revestimento do fim do tubo:
Chanfro @ (30°~35°)
Tamanho chanfrado da raiz
0.5mm~1.5mm
Condição da entrega
As extremidades do tubo estão corte quadrado, rebarbas livres, secadas internamente e limpas fundido do ar, revestido externamente com o verniz em ambas as extremidades dos tubos soldados helicoidais.
Documentação:
Incluirá QAP, WPS, PQR& WPQ, matérias primas mói certificados, resultados das amostras da inspeção e do teste e certificado de garantia do fabricante.
Aplicações:
A resistência de alta frequência soldou os tubos de aleta helicoidais é aplicada extensamente nos calefatores, no permutador de calor, nas caldeiras, nos preaquecedores, nos pre-calefatores, nos refrigeradores, nas tubulações de calor, nos calefatores ateados fogo etc.….
Aplicações:
A resistência de alta frequência soldou os tubos de aleta helicoidais é aplicada extensamente nos calefatores, no permutador de calor, nas caldeiras, nos preaquecedores, nos pre-calefatores, nos refrigeradores, nas tubulações de calor, nos calefatores ateados fogo etc.….
Especificações:
Uma vasta gama de materiais da aleta e do tubo podia ser combinações está disponível.
Especificações:
Uma vasta gama de materiais da aleta e do tubo podia ser combinações está disponível.
| Artigos | Materiais gerais | Materiais populares de ASTM |
| Material do tubo de núcleo |
Aço carbono, aço de liga, aço resistente ao calor, Etc. de aço inoxidável. |
10#, 20#, 15CrMo, Cr5Mo, Cr9Mo, 1Cr18Ni9Ti, 0Cr18Ni9, 00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179, SA178, SA214, SA210-A1, SA210-C, TP304/304L/304H, TP409/410, TP316/316L, TP321/321L, TP347H, T11, T22, T91, etc.
|
| Material das aletas |
Aço carbono, aço de liga, aço resistente ao calor, Etc. de aço inoxidável. |
Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS, A1008-B, SPHC, SPCC, TP304/304L, TP316/316L, TP321/321L, etc. |
Folha que de dados das dimensões nós podemos fornecer.
|
Escala de aço helicoidal contínua da fabricação dos tubos de aleta |
Aletas contínuas (milímetros) |
Aletas serrilhadas |
||
|
Minuto |
Máximo |
Minuto |
Máximo |
|
|
Tubo OD (milímetros) |
19 |
219 |
19 |
219 |
|
Altura da aleta (milímetros) |
8 |
26 |
8 |
32 |
|
Espessura da aleta (milímetros) |
0,8 |
2,8 |
1 |
1,6 |
|
Densidade das aletas (milímetros) |
4 (250FPM) |
20 |
3,3 (303FPM) |
20 |
|
Comprimento do tubo (milímetros) |
N/A |
18000 |
N/A |
18000 |
|
Escala adicional da fonte: (1) processo estampando do tubo para uma junção de 2 tubos. (2) anéis de espaçador (material: o aço) está disponível. (3) um lado é aletas lisas contínuas e as outro são as aletas serrilhadas, 2 tipos da aleta no mesmo tubo. |
||||
Vantagens competitivas:
- Nós temos a oficina quadrada de mais de 10.000 medidores, incluindo 4 linhas de multa de solda de alta frequência de ERW, capacidade de produção diária em torno de 40 toneladas;
- Nosso plano do controle de qualidade para os tubos de aço espirais de solda de alta frequência. controle de matéria prima (de 2,1) para os tubos lisos e as aletas. (2,2) em controle de processos com relatórios, como WPS, PQR&WPQ; teste de eficiência do depósito da solda antes da fabricação, teste Não-destrutivo e controles elástico da inspeção final do teste etc. (2,3) com relatórios (verificação visual e dimensional etc…).
- O tubo de aleta soldado da resistência de alta frequência é estendido integralmente para que a área de superfície máxima consiga a eficiência. A relação da transferência térmica do tubo de aleta de solda de alta frequência é aproximadamente 8~9 vezes mais altamente do que outros tubos lisos.
- Isto soldou os tubos de aleta helicoidais é uma unidade integral singular, eliminando a resistência de contato do calor e as perdas. Geralmente temperatura do lado do tubo até 800 graus para as aletas de aço do stainess; Os baixos aços carbono, suportando até 475 graus são a escolha a mais comum.
